Podłączenie paneli fotowoltaicznych to kluczowy etap instalacji systemu solarnego. Istnieją trzy główne metody: szeregowa, równoległa i mieszana. Każda z nich ma swoje zalety i wady, wpływając na napięcie i prąd w systemie.
Prawidłowe połączenie paneli jest niezbędne dla optymalnej wydajności całej instalacji fotowoltaicznej. Ważne jest, aby wybierać panele o podobnych parametrach elektrycznych, takich jak napięcie i prąd. Zapewni to spójne działanie systemu.
Po instalacji, regularne kontrole stanu systemu są kluczowe. Pozwalają szybko wykryć i rozwiązać potencjalne problemy. Dzięki temu Twoja instalacja fotowoltaiczna będzie działać efektywnie przez długi czas.
Kluczowe wnioski:- Trzy główne metody podłączenia: szeregowa, równoległa i mieszana
- Każda metoda wpływa na napięcie i prąd w systemie
- Dobór paneli o podobnych parametrach elektrycznych jest istotny
- Prawidłowe połączenie zapewnia optymalną wydajność instalacji
- Regularne kontrole po instalacji są niezbędne dla długotrwałego działania
Metody podłączenia paneli fotowoltaicznych: co wybrać?
Wybór odpowiedniej metody podłączenia instalacji solarnej ma kluczowe znaczenie dla jej wydajności. Istnieją trzy główne sposoby łączenia paneli: szeregowy, równoległy i mieszany. Każda z tych metod ma swoje zalety i wady, wpływając na napięcie i prąd w systemie. Przyjrzyjmy się bliżej każdej z nich, aby pomóc Ci podjąć najlepszą decyzję dla Twojej instalacji.
| Metoda | Zalety | Wady |
|---|---|---|
| Szeregowa | Wyższe napięcie, mniejsze straty | Wrażliwość na zacienienie |
| Równoległa | Wyższy prąd, odporność na zacienienie | Niższe napięcie, większe straty |
| Mieszana | Kompromis między napięciem a prądem | Większa złożoność instalacji |
Połączenie szeregowe: zalety i wady
Połączenie szeregowe to popularna metoda w montażu systemu fotowoltaicznego. Jej główną zaletą jest możliwość uzyskania wysokiego napięcia przy zachowaniu stałego natężenia prądu. To rozwiązanie sprawdza się szczególnie w przypadku dużych instalacji, gdzie ważne jest minimalizowanie strat energii na długich odcinkach przewodów.
Jednakże, połączenie szeregowe ma też swoje wady. Największą z nich jest wrażliwość na zacienienie - nawet częściowe zasłonięcie jednego panelu może znacząco obniżyć wydajność całego łańcucha. Ponadto, w przypadku awarii jednego modułu, cały szereg może przestać działać, co utrudnia diagnostykę i naprawy.
Połączenie równoległe: kiedy się sprawdza?
Połączenie równoległe to alternatywa, która oferuje inne korzyści. Ta metoda pozwala na zwiększenie natężenia prądu przy zachowaniu stałego napięcia. Jest to szczególnie korzystne w przypadku mniejszych instalacji lub gdy mamy do czynienia z częściowym zacienieniem paneli.
Wśród wad tego rozwiązania należy wymienić konieczność stosowania grubszych przewodów ze względu na wyższe natężenie prądu. Dodatkowo, przy dużej liczbie paneli połączonych równolegle, mogą pojawić się problemy z doborem odpowiedniego inwertera. Niemniej jednak, ta metoda jest bardziej odporna na awarie pojedynczych modułów.
Połączenie mieszane: optymalne rozwiązanie?
Połączenie mieszane to kompromis między metodą szeregową a równoległą. Pozwala ono na optymalizację napięcia i prądu w systemie, co może przyczynić się do zwiększenia ogólnej wydajności instalacji. Ta metoda jest szczególnie przydatna w przypadku dużych systemów fotowoltaicznych.
Jednak połączenie mieszane ma też swoje wyzwania. Wymaga ono bardziej skomplikowanego schematu połączeń fotowoltaiki i może być trudniejsze w implementacji. Dodatkowo, diagnostyka i naprawa takiego systemu mogą być bardziej czasochłonne i wymagać specjalistycznej wiedzy.
Jak napięcie i prąd zmieniają się w różnych konfiguracjach?
Zrozumienie wpływu różnych konfiguracji na napięcie i prąd jest kluczowe przy podłączaniu paneli fotowoltaicznych. W połączeniu szeregowym napięcie się sumuje, a prąd pozostaje stały. Odwrotnie dzieje się w połączeniu równoległym - prąd się sumuje, a napięcie pozostaje stałe. W konfiguracji mieszanej mamy do czynienia z kombinacją tych efektów. Przyjrzyjmy się konkretnym przykładom:
- Połączenie szeregowe: 3 panele o napięciu 30V i prądzie 8A dadzą 90V i 8A
- Połączenie równoległe: te same panele dadzą 30V i 24A
- Połączenie mieszane: 2 szeregi po 2 panele dadzą 60V i 16A
Dobór paneli: dlaczego parametry elektryczne są kluczowe?
Wybór odpowiednich paneli to fundament efektywnej instalacji paneli słonecznych. Kluczowe znaczenie mają tu parametry elektryczne, takie jak napięcie, prąd i moc. Dobranie paneli o zbliżonych charakterystykach zapewnia optymalne działanie całego systemu i minimalizuje straty energii.
Zaniedbanie tego aspektu może prowadzić do poważnych konsekwencji. Panele o różnych parametrach mogą powodować nierównomierne obciążenie systemu, co skutkuje obniżoną wydajnością. W skrajnych przypadkach może to nawet prowadzić do uszkodzenia sprzętu lub skrócenia jego żywotności. Dlatego tak ważne jest, aby dokładnie analizować specyfikacje techniczne przed zakupem.
Krok po kroku: jak prawidłowo podłączyć panele fotowoltaiczne?
Podłączenie instalacji solarnej wymaga precyzji i znajomości podstawowych zasad. Proces ten, choć może wydawać się skomplikowany, da się podzielić na kilka kluczowych etapów. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego jeśli nie czujesz się pewnie, zawsze warto skonsultować się z profesjonalistą.
- Zaplanuj rozmieszczenie paneli i trasę okablowania
- Zamontuj konstrukcję wsporczą i panele
- Połącz panele zgodnie z wybraną konfiguracją
- Podłącz okablowanie do inwertera
- Przeprowadź testy i uruchom system
Narzędzia niezbędne do montażu: co przygotować?
Odpowiednie przygotowanie to połowa sukcesu przy montażu systemu fotowoltaicznego. Przed rozpoczęciem prac upewnij się, że masz wszystkie niezbędne narzędzia. Niektóre z nich mogą wydawać się oczywiste, ale łatwo o nich zapomnieć w ferworze przygotowań. Pamiętaj też o środkach ochrony osobistej - bezpieczeństwo jest kluczowe podczas pracy z elektrycznością.
- Miernik uniwersalny
- Zestaw kluczy i śrubokrętów
- Szczypce do cięcia i zaciskania przewodów
- Wiertarka z odpowiednimi wiertłami
- Poziomnica
- Taśma izolacyjna
- Rękawice ochronne i okulary ochronne
Proces podłączania: od A do Z
Rozpocznij od dokładnego zaplanowania układu paneli na dachu lub w wybranej lokalizacji. Uwzględnij kąt nachylenia i orientację, aby zmaksymalizować ekspozycję na słońce. Następnie przystąp do montażu konstrukcji wsporczej, upewniając się, że jest solidnie przymocowana i odporna na warunki atmosferyczne.

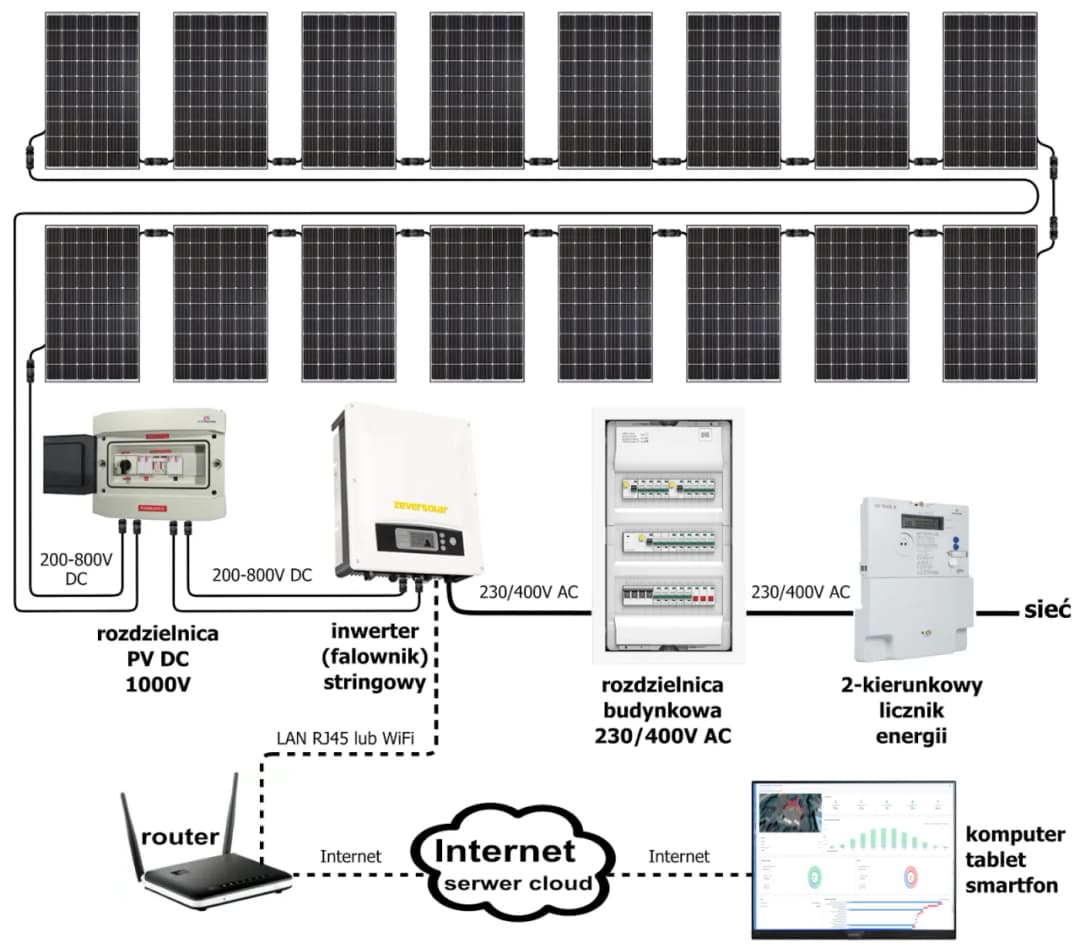

Kolejnym krokiem jest instalacja samych paneli na konstrukcji wsporczej. Upewnij się, że są dobrze zabezpieczone i nie będą się przemieszczać pod wpływem wiatru czy innych czynników. Teraz przychodzi czas na okablowanie paneli fotowoltaicznych. Połącz je zgodnie z wcześniej wybraną konfiguracją - szeregową, równoległą lub mieszaną.

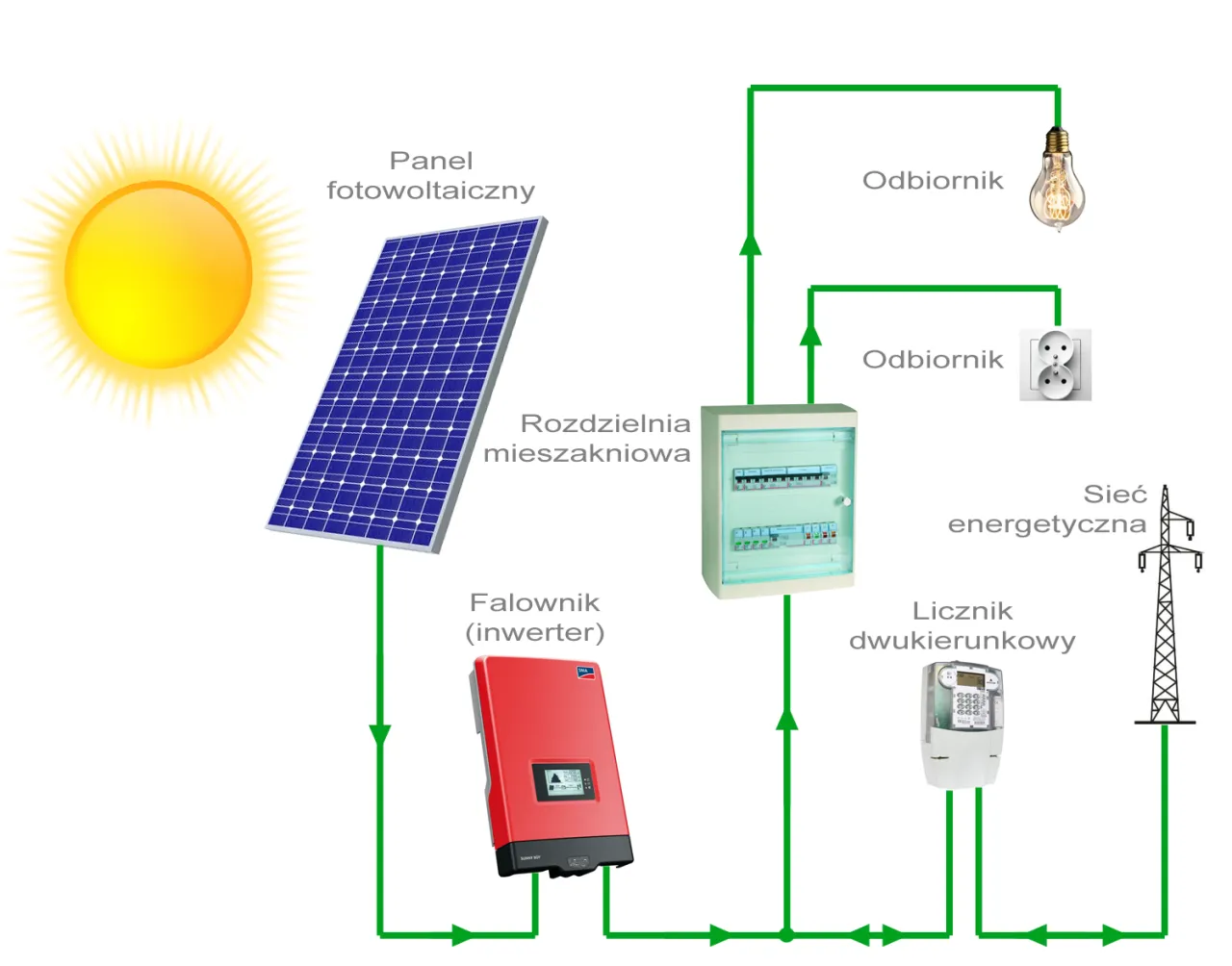

Na koniec podłącz okablowanie do inwertera, który przekształci prąd stały z paneli na prąd zmienny używany w domowej sieci elektrycznej. Przed uruchomieniem systemu przeprowadź dokładne testy, sprawdzając wszystkie połączenia i parametry elektryczne. Dopiero gdy upewnisz się, że wszystko działa prawidłowo, możesz uruchomić system i cieszyć się własną, czystą energią.
Bezpieczeństwo przede wszystkim: jak uniknąć zagrożeń?
Praca z instalacją fotowoltaiczną wiąże się z pewnymi ryzykami. Najpoważniejsze zagrożenia to porażenie prądem, upadek z wysokości podczas montażu na dachu oraz potencjalne uszkodzenie sprzętu. Dlatego kluczowe jest przestrzeganie zasad bezpieczeństwa i stosowanie odpowiednich środków ochrony osobistej.
Aby zminimalizować ryzyko, zawsze pracuj z wyłączonym zasilaniem i używaj izolowanych narzędzi. Podczas pracy na dachu korzystaj z uprzęży zabezpieczającej. Pamiętaj też o odpowiednim zabezpieczeniu miejsca pracy, szczególnie jeśli pracujesz w zespole. Regularne szkolenia i aktualizacja wiedzy na temat bezpieczeństwa są niezbędne dla każdego, kto zajmuje się instalacjami fotowoltaicznymi.
Kontrola i konserwacja systemu: co robić po instalacji?
Regularna kontrola i konserwacja są kluczowe dla długotrwałej wydajności systemu fotowoltaicznego. Pozwalają one wcześnie wykryć potencjalne problemy, zanim przerodzą się w poważne awarie. Dzięki temu można uniknąć kosztownych napraw i przestojów w produkcji energii.
Częstotliwość przeglądów zależy od wielu czynników, takich jak wielkość instalacji czy lokalne warunki atmosferyczne. Generalnie zaleca się przeprowadzanie kompleksowej inspekcji co najmniej raz w roku. Dodatkowo, warto monitorować wydajność systemu na bieżąco, aby szybko wychwycić ewentualne spadki produkcji energii.
Harmonogram przeglądów: kiedy i co sprawdzać?
Opracowanie skutecznego harmonogramu przeglądów to klucz do utrzymania optymalnej wydajności systemu fotowoltaicznego. Regularne kontrole pozwalają na wczesne wykrycie potencjalnych problemów i zapobieganie poważniejszym awariom. Warto pamiętać, że niektóre czynności można wykonywać samodzielnie, ale bardziej zaawansowane prace powinny być przeprowadzane przez wykwalifikowanych specjalistów.
| Częstotliwość | Co sprawdzać |
|---|---|
| Codziennie | Monitorowanie produkcji energii |
| Miesięcznie | Wizualna inspekcja paneli, sprawdzenie czystości |
| Kwartalnie | Kontrola połączeń elektrycznych, test wydajności |
| Rocznie | Kompleksowy przegląd techniczny, kalibracja inwertera |
Najczęstsze błędy przy podłączaniu paneli: jak ich uniknąć?
Podczas montażu systemu fotowoltaicznego łatwo o pomyłki, które mogą wpłynąć na wydajność całej instalacji. Niektóre błędy są bardziej powszechne niż inne i mogą prowadzić do poważnych konsekwencji. Świadomość tych pułapek pozwoli Ci ich uniknąć i zapewnić optymalną pracę Twojego systemu.
- Nieprawidłowe dopasowanie paneli o różnych parametrach
- Błędne obliczenia napięcia i prądu w systemie
- Nieodpowiednie zabezpieczenie połączeń przed warunkami atmosferycznymi
- Ignorowanie zacienienia części paneli
- Niedostosowanie inwertera do parametrów instalacji
Rozwiązywanie problemów: co zrobić, gdy coś pójdzie nie tak?
Nawet w najlepiej zaprojektowanych systemach fotowoltaicznych mogą pojawić się problemy. Najczęstsze z nich to spadek wydajności, awarie inwertera czy uszkodzenia paneli. Kluczem do szybkiego rozwiązania tych kwestii jest systematyczne podejście do diagnostyki i znajomość typowych symptomów różnych awarii.
W przypadku zauważenia spadku produkcji energii, pierwszym krokiem powinno być sprawdzenie, czy panele nie są zabrudzone lub zacienione. Jeśli problem nie ustępuje, warto przejrzeć połączenia elektryczne w poszukiwaniu luźnych lub uszkodzonych przewodów. Przy bardziej skomplikowanych awariach, takich jak problemy z inwerterem, najlepszym rozwiązaniem jest skontaktowanie się z profesjonalnym serwisem.
Efektywna instalacja fotowoltaiczna: klucz do sukcesu
Prawidłowe podłączenie paneli fotowoltaicznych to fundament wydajnego systemu solarnego. Wybór odpowiedniej metody połączenia - szeregowej, równoległej lub mieszanej - ma kluczowe znaczenie dla optymalizacji napięcia i prądu w instalacji. Równie istotne jest dobranie paneli o zbliżonych parametrach elektrycznych, co zapewnia harmonijną pracę całego systemu.
Bezpieczeństwo i regularna konserwacja to kolejne filary sukcesu. Przestrzeganie zasad BHP podczas montażu oraz systematyczne przeglądy po instalacji gwarantują długotrwałą i bezawaryjną pracę systemu. Warto pamiętać o najczęstszych błędach, takich jak nieprawidłowe dopasowanie paneli czy ignorowanie zacienienia, aby uniknąć potencjalnych problemów w przyszłości.
Podsumowując, efektywna instalacja fotowoltaiczna wymaga kompleksowego podejścia - od starannego planowania, przez precyzyjny montaż, aż po regularną kontrolę i konserwację. Tylko takie holistyczne podejście pozwoli w pełni wykorzystać potencjał energii słonecznej i cieszyć się niezawodnym źródłem czystej energii przez długie lata.
